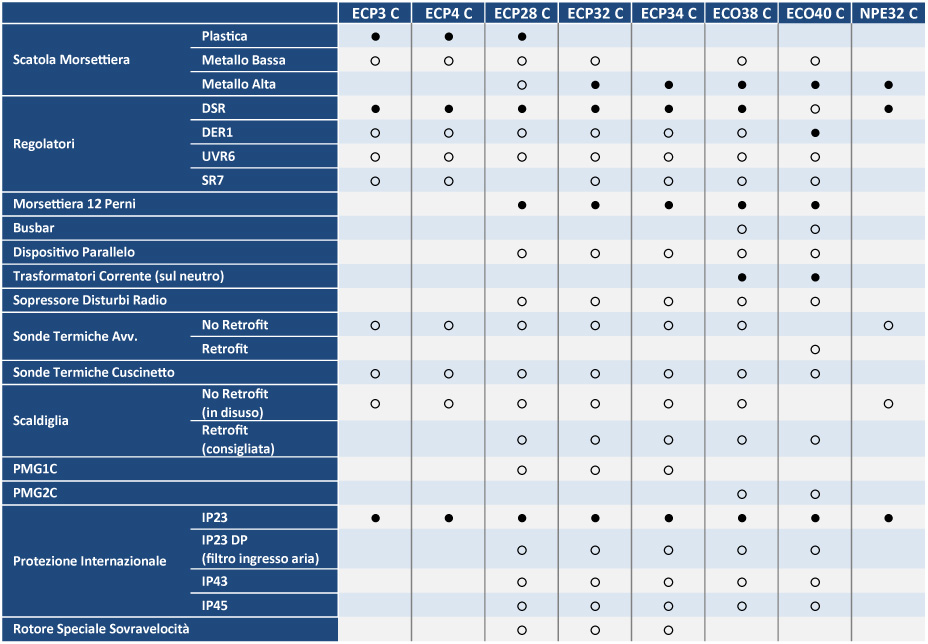

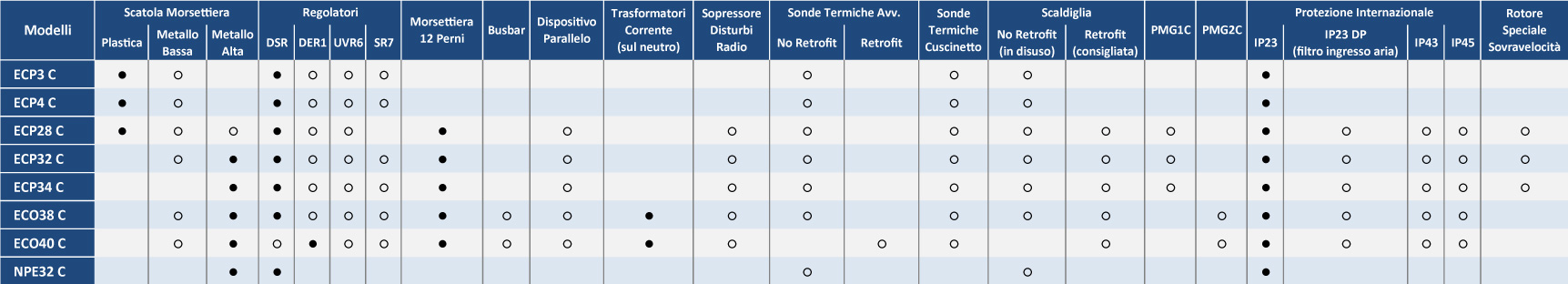

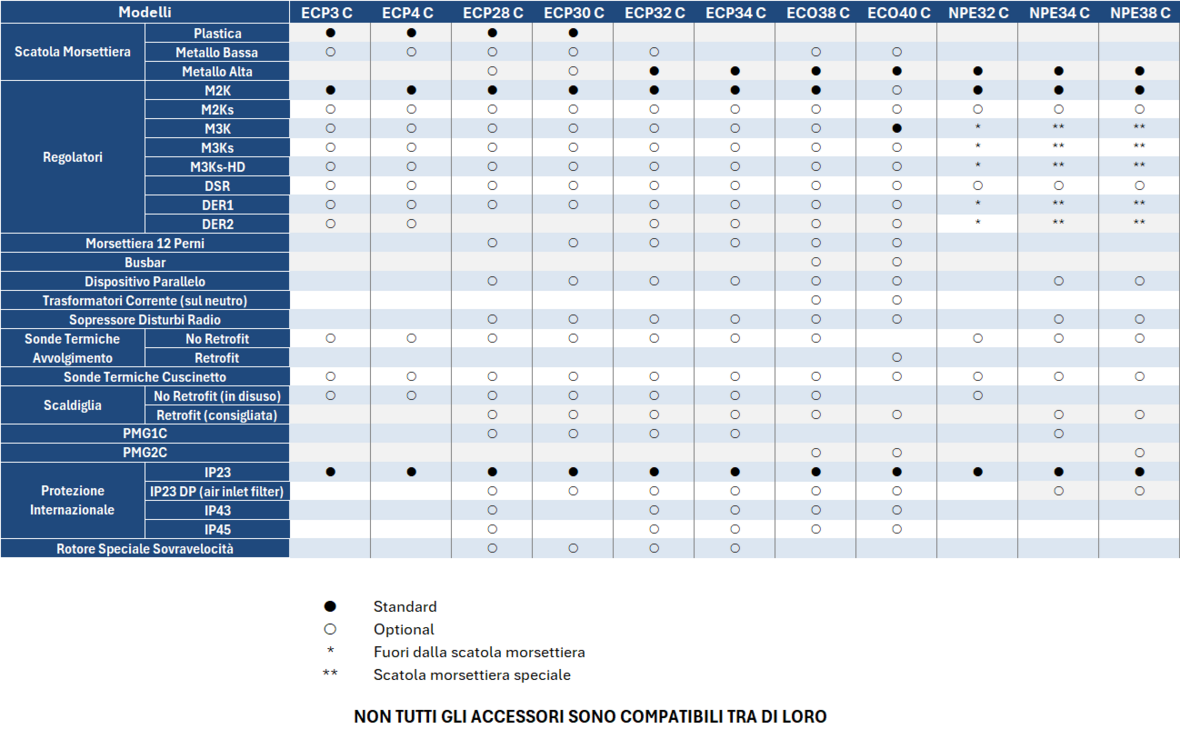

 ACCESSORI


   ●

Standard

  ○
Optional
 *
Fornibile solamente sciolto
NON TUTTI GLI ACCESSORI SONO COMPATIBILI TRA DI LORO



SISTEMA DI ECCITAZIONE

Principali sistemi di eccitazione serie C-TYPE.

MAUX (SISTEMA AVVOLGIMENTO AUSILIARIO)

Il MAUX Mecc Alte è un avvolgimento ausiliario separato all'interno degli statori principali che alimenta il regolatore. La sua funzione è quella di consentire a ciascuno dei nostri alternatori di mantenere un sovraccarico di corrente del 300% (corrente di cortocircuito) per 20 secondi, generalmente necessari per l'avviamento dei motori.

PMG

Il sistema PMG consente il montaggio di un kit che aggiunge un PMG al generatore esistente. Ciò significa che l'ausiliario MAUX può agire come backup in caso di problemi. Le prestazioni in termini di capacità di sovraccarico e risposte transitorie sono uguali a quelle del MAUX e indicate nella scheda tecnica della macchina.

Il PMG Mecc Alte è disponibile su serie ECP28, ECP32, ECP34 ed ECO38 come opzione montata in fabbrica; in alternativa è disponibile in opzione solo la predisposizione per il retrofit, per il successivo montaggio. Sulla serie ECO40 è disponibile come opzione montata in fabbrica o retrofittabile, per il successivo montaggio.

SCATOLA MORSETTIERA

Su richiesta, è possibile installare apparecchiature per scatola morsettiera

SCATOLA MORSETTIERA BASSA

La nuova serie C-TYPE presenta diversi optional tra cui la nuova scatola morsettiera con profilo basso. Questa scatola morsettiera è stata pensata per le applicazioni che richiedono ingomrbi ristretti. La sua progettazione è stata ideata tenendo conto dello spazio occupato dai vari regolatori e accessori Mecc Alte

MORSETTIERA 12 PERNI

La nuova morsettiera della serie C-TYPE è stata progettata per poter essere abbinata ad una seconda morsettiera gemella rendendo così disponibili 12 perni di connessione per una maggiore flessibilità di collegamento dei vari cavi.




FUNZIONAMENTO PARALLELO

Su richiesta, è possibile installare apparecchiature per il funzionamento parallelo

DISPOSITIVO PARALLELO PD 500

Il dispositivo parallelo PD è un modulo unificato che consente ai generatori di operare in parallelo tra loro con la tipica caduta di tensione o con tensione costante.
I dispositivi paralleli (PD) sono disponibili su richiesta. (Per ulteriori informazioni, fare riferimento al Manuale Operativo o lo schema delle Linee Guida).

PD-I

Il PD-I (Parallel Device Interface) è il modulo che consente di interfacciare PD, alternatore e regolatore. Riceve in ingresso la tensione di rilevamento dell'alternatore e la invia all'AVR per la regolazione.
Il trimmer DROOP consente di eseguire una precisa regolazione dello statismo di tensione PD, con un intervallo massimo da 0 fino 8% della tensione di riferimento, a seconda dello specifico alternatore e della condizione di carico.




CONSIDERAZIONI AMBIENTALI

A seconda dell'ambiente operativo potrebbero essere necessari i seguenti accessori

SCALDIGLIA ANTI-CONDENSA

Tutta la nostra gamma può essere dotata di scaldiglia anti-condensazione di potenza adeguata per l'alternatore kVA. Preghiamo specificare la tensione della scaldiglia al momento dell’ordine. Su richiesta, sono disponibili nuove scaldiglie cilindriche a cartuccia.
Queste nuove scaldiglie cilindriche possono essere installate anche a posteriori.

SOPPRESSORI DISTURBI RADIO (SDR)

I generatori Mecc Alte rispettano i principali standard di soppressione radio. Per soddisfare norme ancora più restrittive come la MIL STD 461, su richiesta del cliente, è necessario installare speciali filtri che possiamo progettare e produrre.

SISTEMI DI ISOLAMENTO AVANZATI

Di serie viene utilizzata la protezione dell'isolamento di classe H, ma per un grado di protezione superiore contro l'umidità e gli attacchi chimici si impiega la vernice GREY EG43, uno smalto di isolamento ad alta temperatura.
Il livello di protezione GREY è ora utilizzato di serie per le macchine superiori a 85 kVA. Se l’ambiente è tuttavia più ostile e impegnativo, è possibile migliorare ulteriormente il livello di protezione con il trattamento TOTAL+ che consiste in un composto polibutadienico nero, il migliore per gli avvolgimenti. Questa protezione, in materiale simile alla gomma, incapsula gli avvolgimenti e li sigilla da umidità e attacchi chimici. Inoltre, è anche resistente all'abrasione delle particelle in quanto defluisce eventuali impatti. Su alcuni modelli la potenza risulterà declassata se questa opzione viene richiesta.

FILTRI ARIA IN INGRESSO

Le condizioni ambientali in cui vengono utilizzati i nostri generatori sono estremamente diversificate. Ci sono alcuni standard molto restrittivi riguardanti il grado di protezione delle macchine che, in determinate circostanze, devono essere applicati. Di serie, la serie C-TYPE è certificata IP23, tuttavia sono disponibili sistemi di aggiornamento per conformarsi ai requisiti IP23 DP (ingresso filtro aria) IP43 e IP45 delle norme IEC.

Configurazioni IP




PROTEZIONI E RESISTORI TERMICI

Su richiesta, è possibile installare uno dei seguenti dispositivi per garantire una protezione termica.

TERMISTORI PTC

Questi componenti sono montati nelle teste degli avvolgimenti dello statore. Di solito sono impostati per scattare a 150° C. Quando viene raggiunta la temperatura predefinita, i termistori emettono un segnale che può essere utilizzato da un dispositivo di attivazione (non incluso) per proteggere il generatore.



PT100

La resistenza di questo dispositivo varia in proporzione alla temperatura dell'avvolgimento su cui è montata. Se combinato con un termostato (non incluso), consente di impostare la temperatura al valore desiderato, e quando raggiunta, si innesca il sistema di protezione.

PROTEZIONI BIMETALLICHE PER IL SOVRACARICO

Questi dispositivi dispongono di un contatto normalmente chiuso che scatta immediatamente quando viene raggiunta la temperatura impostata. Se la temperatura diminuisce, il contatto viene ripristinato automaticamente.




DISPOSITIVI AGGIUNTIVI

TRASFORMATORI DI CORRENTE

Mecc Alte offre, su ECO 38, una gamma di trasformatori di corrente preinstallati sul generatore. Possiamo offrire trasformatori di corrente su specifiche del cliente relative alla protezione o alle dimensioni ed anche con doppia uscita.
I trasformatori di corrente sono inoltre disponibili con un kit di adattamento per una facile installazione.

ROTORI PER OVERSPEED

I Rotori della nuove serie C-TYPE sono disponibili in diverse configurazioni per permettere una maggiore flessibilità nella scelta in base all’applicazione. Questo permette di adattare l’alternatore raggiungendo sovravelocità fino a 3200 RPM.

DLI E INTERFACCIA DXR

Il dispositivo di interfaccia consente la connessione del regolatore digitale DSR a un computer di casa o a un dispositivo di monitoraggio PLC. Può funzionare con i protocolli RS232, USB o RS485. Se viene utilizzato un computer, Mecc Alte offre questa soluzione software per monitorare e programmare completamente i regolatori di tensione che sono il terminale e il lettore DSR.
